Hướng dẫn trực quan về nguyên lý hoạt động của máy bơm màng khí nén
1. Giới thiệu chung về bơm màng khí nén (AODD Pump)
Bơm màng khí nén, hay còn gọi là AODD Pump, là dòng bơm thuộc nhóm dịch chuyển thể tích sử dụng khí nén làm nguồn năng lượng để vận chuyển chất lỏng. Dòng bơm AODD hoạt động dựa trên cơ chế dao động qua lại của cặp màng bơm, liên kết với nhau qua một trục chung.
Khí nén được nạp vào để đẩy màng, nguyên lý bơm màng tạo ra áp suất chênh lệch giúp hút và đẩy chất lỏng mà không xảy ra tiếp xúc trực tiếp giữa khí nén và chất lỏng, từ đó giúp đảm bảo độ an toàn cao và độ sạch trong quá trình vận hành.
Dòng bơm AODD được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ tin cậy cao và khả năng xử lý đa dạng chất lỏng.
Trong lĩnh vực thực phẩm và đồ uống, AODD được sử dụng để bơm các chất nhạy cảm như nước sốt, sữa hoặc nước trái cây mà không làm thay đổi tính chất sản phẩm.
Trong lĩnh vực hóa chất, bơm AODD lý tưởng cho việc bơm chuyển các hóa chất ăn mòn hoặc độc hại như các loại axit mạnh, dung dịch kiềm.
Bên cạnh đó, trong xử lý nước thải và bùn, bơm AODD giúp vận chuyển bùn và nước thải một cách ổn định, giảm nguy cơ tắc nghẽn. Tầm quan trọng của thiết bị này nằm ở khả năng làm việc bền bỉ trong điều kiện khắc nghiệt, nơi các loại bơm thông thường dễ hỏng hóc hoặc không đảm bảo an toàn.
Ưu điểm cốt lõi của bơm màng khí nén bao gồm: Không cần dùng điện, giúp loại bỏ rủi ro cháy nổ do điện trong môi trường dễ cháy; khả năng chạy khô mà không bị hư hỏng (khả năng dry-run), thích hợp cho các ứng dụng gián đoạn; khả năng tự mồi cao (tự hút), có thể hút chất lỏng từ độ sâu lên đến 8 đến 9 mét mà không cần cấp mồi ban đầu; và chống cháy nổ (explosion-proof), nhờ sử dụng khí nén thay vì động cơ điện.
Chính những đặc tính này giúp bơm màng khí nén luôn là giải pháp ưu tiên trong các ngành công nghiệp nặng.
2. Cấu tạo cơ bản của bơm màng khí nén
Để nắm vững cơ chế vận hành, cần tìm hiểu kỹ những bộ phận cấu thành của bơm màng khí nén. Cấu tạo của thiết bị này không quá phức tạp nhưng khoa học, chú trọng vào việc tách biệt khí nén và chất lỏng để ngăn ngừa nhiễm bẩn.
Thân bơm (Body):
Là bộ phận bao che chính chứa chất lỏng được bơm, thường được làm từ các vật liệu bền bỉ như nhựa (PP, PVDF), hợp kim nhôm, inox (thép không gỉ) hoặc gang đúc. Việc lựa chọn vật liệu được quyết định bởi tính chất lưu chất: inox cho hóa chất ăn mòn, nhựa dùng trong ngành thực phẩm để đảm bảo vệ sinh.
Màng bơm (Diaphragm):
Là bộ phận quan trọng nhất, gồm hai màng linh hoạt bố trí đối xứng hai bên, được làm từ nhiều loại vật liệu khác nhau như Teflon (PTFE) cho tính kháng hóa chất cao, Santoprene (Santo) cho độ đàn hồi và tuổi thọ cao, Buna-N (Nitrile) cho dầu mỡ, hoặc Neoprene cho chất lỏng thông thường. Bộ phận này chịu trách nhiệm tạo lực để hút và đẩy chất lỏng mà không để khí nén tiếp xúc với chất lỏng.}
Bộ van khí (Air Valve):
Được ví như trung tâm điều khiển của máy bơm, van khí điều hướng khí nén giữa các buồng khí. Thông thường đây là van piston hoặc van trượt spool, hoạt động tự động để đảo chiều khí nén, đảm bảo quá trình vận hành ổn định mà không yêu cầu điều khiển bên ngoài.}
Bi và Đế (Ball/Seat):
Đây là cụm van một chiều, bao gồm bi (thường làm từ thép, nhựa hoặc cao su) và đế (seat) để đảm bảo độ kín. Thông thường có bốn bộ bi-đế: 2 tại cửa hút và 2 tại cửa xả, nhằm ngăn chặn dòng chảy ngược và định hướng hướng chất lỏng.}
Trục kết nối:
Đây là một trục cứng nối hai màng bơm lại với nhau, giúp đảm bảo khi một màng đẩy, màng kia sẽ bị kéo vào trong, tạo sự đồng bộ trong quá trình làm việc của máy bơm màng khí nén.}
3. Cơ chế vận hành chi tiết (Hoạt động theo 2 chu kỳ)
Bơm màng khí nén hoạt động theo nguyên lý chênh áp của khí nén và chuyển động qua lại của hai màng đàn hồi.
Pha 1: Hút trái – Xả phải
Nguồn khí nén được đưa vào buồng khí phía bên phải
Màng bơm phía phải dịch chuyển ra ngoài → tạo áp lực đẩy chất lỏng ra cửa xả
Cùng lúc đó, thanh truyền kéo màng phía trái thu lại
Buồng chất lỏng phía trái tạo vùng áp suất thấp → hút vật liệu qua cửa hút vào

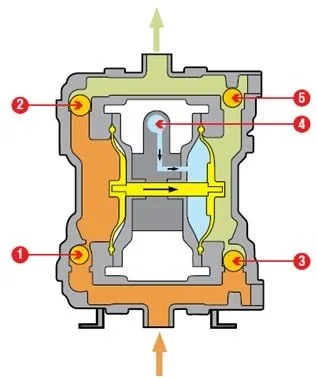

Chu kỳ thứ hai: Đẩy trái – Hút phải
Van khí tự động đảo chiều, chuyển khí nén sang khoang khí bên trái
Màng bơm phía trái xả chất lỏng ra đường xả
Màng bên phải dịch chuyển ngược lại, sinh áp suất hút chất lỏng mới
Hai chu kỳ này diễn ra liên tục, đảm bảo bơm vận hành ổn định và không cần động cơ điện.

4. Nguyên lý hoạt động của Van Một Chiều (bi – đế)
Van 1 chiều trong bơm màng khí nén được cấu tạo từ bi – đế van, hoạt động dựa trên sự thay đổi áp suất. Viên bi là quả cầu chuyển động tịnh tiến lên xuống trong buồng van, còn đế là bề mặt tiếp xúc kín nơi bi ngồi để ngăn dòng chảy ngược.
Trong quá trình màng bơm thực hiện hành trình hút (hành trình hút), áp suất thấp làm bi tách khỏi đế van ở cổng hút, mở đường lưu chất đi vào khoang bơm. Đồng thời, bi ở cổng xả bị áp lực chất lỏng trong khoang ép xuống đế, chặn dòng ngược.
Ngược lại, khi màng bơm thực hiện hành trình đẩy, bi đầu xả nhảy lên để lưu chất được đẩy ra, và bi phía hút ép kín.
Nhờ cơ chế này, máy bơm màng khí nén vận hành với chức năng tự mồi (self-priming). Ban đầu, khi bơm chưa có chất lỏng, áp lực khí nén tạo độ hút lớn, hút chất lỏng lên từ mức thấp mà không cần mồi thủ công. Điều này rất phù hợp trong những trường hợp như hút chất lỏng từ bể sâu hoặc khởi động sau thời gian ngừng.
5. Những yếu tố tác động đến hiệu quả hoạt động bơm
Hiệu suất của bơm màng khí nén chịu ảnh hưởng vào nhiều yếu tố khác nhau, đòi hỏi phải kiểm soát tốt để đảm bảo lưu lượng và cột áp mong muốn.
Nguồn áp suất khí nén:
Đây là nhân tố quan trọng nhất chi phối khả năng làm việc của bơm. Áp suất khí nén cao hơn (ví dụ từ 4 đến 7 bar) sẽ làm tăng lưu lượng chất lỏng và chiều cao đẩy, tuy nhiên cũng làm tăng lượng khí sử dụng. Sự tương quan này tương đối theo đường thẳng: tăng áp suất khí gấp đôi thường giúp tăng lưu lượng lên từ 1,5 đến 2 lần, tùy thuộc vào dòng bơm màng. Lưu ý rằng, không nên vượt quá giới hạn cho phép để hạn chế làm rách hoặc giảm tuổi thọ màng.
Độ đặc của chất bơm:
Chất lỏng có độ nhớt cao (như dầu nhớt hoặc bùn đặc) sẽ làm chậm tốc độ hành trình của màng, từ đó làm giảm lưu lượng đầu ra. Bơm màng AODD có khả năng chất lỏng có độ nhớt lên đến 10.000 centipoise, tuy nhiên nên chọn màng bơm và bi van tương thích để tránh giảm hiệu suất vận hành.
Kích thước đường ống:
Hệ thống ống đầu hút và đầu xả phải được thiết kế phù hợp để hạn chế tình trạng “thắt nút cổ chai” (cavitation), dẫn đến suy giảm lưu lượng bơm và tăng tiếng ồn. Chẳng hạn, với máy bơm kích thước 1 inch, ống dẫn cần ít nhất 1” để duy trì dòng chảy mượt mà.
6. Ứng dụng thực tế theo nguyên lý
Cơ chế làm việc không phức tạp nhưng hiệu quả của máy bơm màng khí nén tạo điều kiện cho áp dụng rộng rãi trong nhiều lĩnh vực công nghiệp.
Bơm hóa chất ăn mòn: Thông qua màng Teflon có khả năng chống ăn mòn vượt trội, máy bơm dễ dàng vận chuyển H₂SO₄, NaOH cùng nhiều dung môi công nghiệp mà vẫn đảm bảo độ bền, được sử dụng rộng rãi tại các nhà máy hóa chất, sơn phủ.
Ứng dụng trong ngành thực phẩm – đồ uống: Trong ngành thực phẩm, bơm đảm bảo vệ sinh cao thông qua cơ chế không cho khí nén tiếp xúc trực tiếp với nguyên liệu, ngăn ngừa tạp nhiễm. Bơm thường được ứng dụng trong việc bơm siro, nước sốt hoặc bia mà không làm thay đổi mùi vị và đặc tính.
Bơm bùn, chất thải: Khả năng chịu mài mòn cao và vận hành không cần mồi, làm AODD lý tưởng cho các hệ thống xử lý bùn công nghiệp, nước thải sinh hoạt và hạt rắn lơ lửng, giảm nguy cơ tắc nghẽn so với bơm ly tâm.
7. Kết luận và lời khuyên bảo trì
Tóm lại, nguyên lý hoạt động của bơm màng khí nén AODD được hình thành từ việc luân phiên cấp và xả khí nén nhằm hình thành chu kỳ hút-đẩy liên tục, đem đến hiệu suất làm việc tối ưu thông qua thiết kế đơn giản, an toàn và đa năng. Điều này khiến AODD được đánh giá là giải pháp đáng tin cậy cho nhiều ngành công nghiệp.
Để duy trì hiệu suất vận hành, doanh nghiệp cần chủ động kiểm tra tình trạng màng bơm (mỗi 3-6 tháng tùy tần suất sử dụng) nhằm kịp thời phát hiện các dấu hiệu rò rỉ trong quá trình vận hành, và tiến hành thay thế khi màng bơm xuống cấp hoặc hư hỏng. Ngoài ra, cần kiểm tra hệ thống van khí cùng bi và đế van để ngăn ngừa sự kẹt vật liệu, cũng như duy trì nguồn cấp khí nén không lẫn tạp chất nhằm gia tăng tuổi thọ của máy bơm. Thực hiện bảo trì đầy đủ giúp hạn chế chi phí sửa chữa cũng như phòng ngừa những rủi ro trong quá trình sử dụng.
